高压变频器专用-空水冷却装置

　　空(风)水冷却装置产品概述：

　　空-水冷却装置是集环保、节能为一体的高压变频器冷却设备系统。在电力、钢铁、水泥、煤炭、化工、石油、冶金等行业的高压大功率变频器项目中得到广泛的推广和应用，高压变频器冷却设备系统从根本上解决了单位散热密度高、设备能耗大的问题。从而提高系统安全可靠性、降低运营成本，实现高压变频节能项目收益最大化，具有积极意义。
　　型号含义：

　　安装方式：

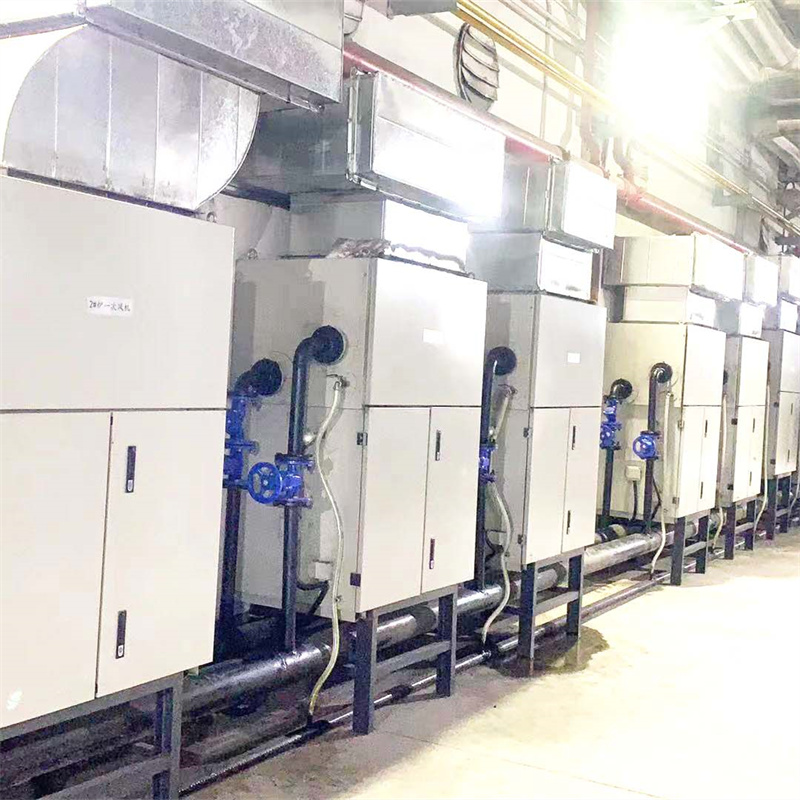

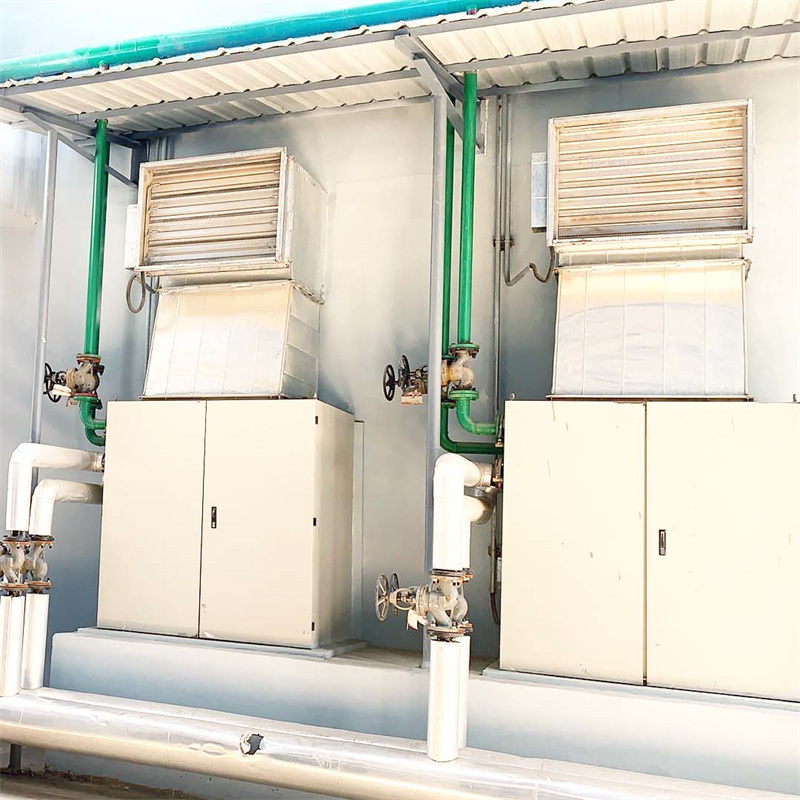

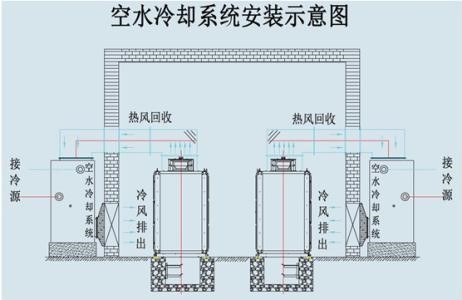

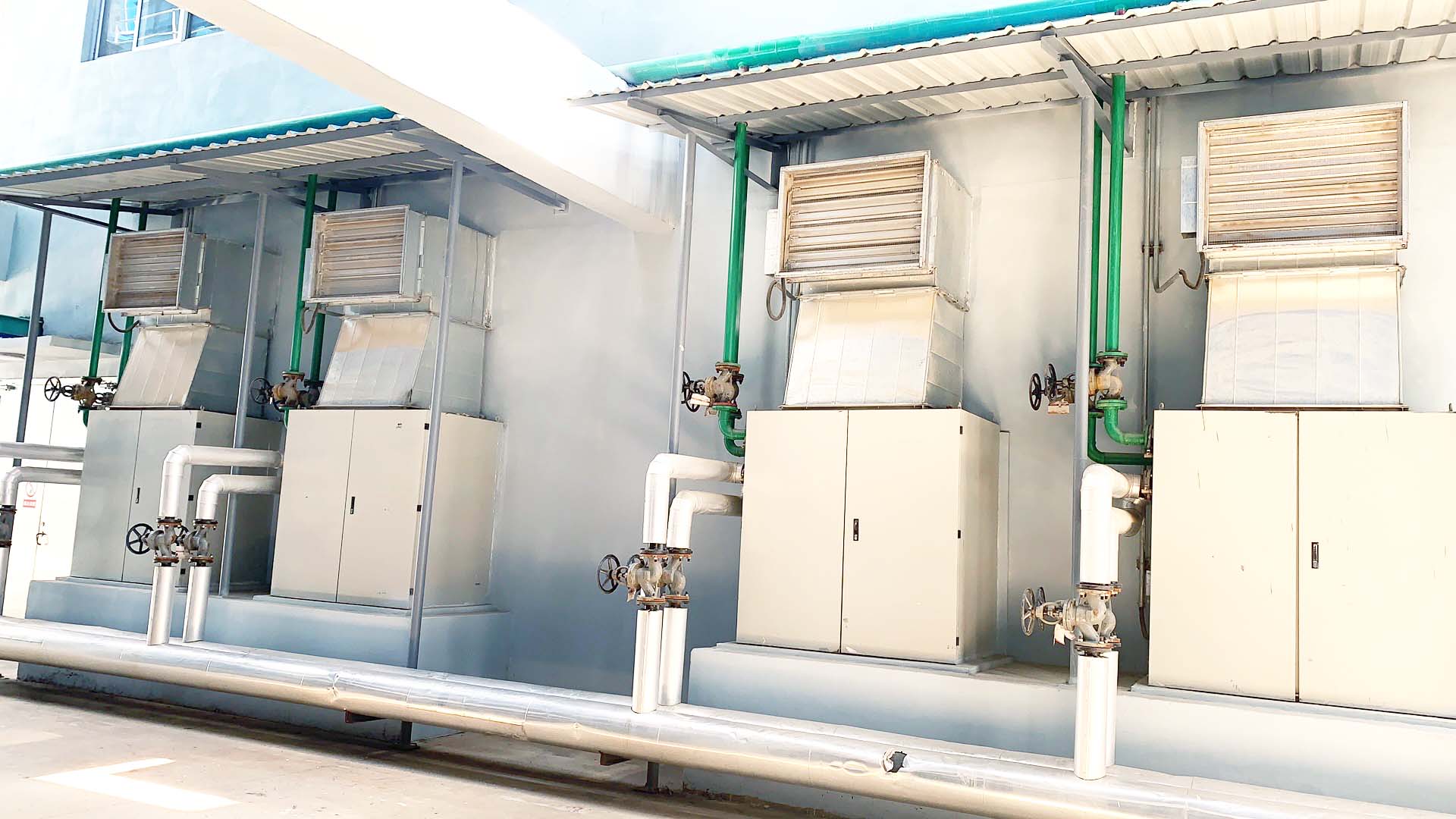

　　空-水冷却装置一般根据现场情况可安装在室外或室内，通过风管连接至高压变频器冷却设备散热风扇，变频器运行时产生的热量由空-水冷系统直接回收，经热交换后再排至室内。

　　空(风)水冷却装置基本原理：

　　将变频器的热风通过风道直接通过空-水冷装置进行热交换，由冷却水直接将变频器散失的热量带走；经过降温的冷风排回至室内。空-水冷装置内通过冷水温度低于33 ℃，即可以保证热风经过散热片后将变频器室内的环境温度控制在40℃以下，满足变频器对环境运行的要求，从而保证了变频器室内良好的运行环境。


　　空(风)水冷却系统系统特点：

　　系统具有低能耗，高冷量，大风量的特点;

　　系统的运营成本是同等热交换功率空调的1/3～1/4;

　　故障情况下可采用通风冷却，不影响设备运行;

　　初始投资较低，节约成本;

　　设备安装简便、快捷;

　　设备使用故障率低、性能可靠;

　　设备使用寿命长、维护量低;

　　室内密闭冷却、粉尘少、干净卫生，变频器维护量低。

　　工作条件和协作事项：

　　供方负责设备到达现场后设备安装指导。

　　供方负责变频室的冷却系统的风道、水管线、电气配电设计,设备选型、安装指导等技术服务;提交需方审查通过后方可执行。

　　供方负责变频器室冷却相关的土建结构、冷却系统设计及图纸文件变更工作,并遵照符合相关《建筑设计、施工标准》执行。

　　供方负责对所供设备的现场安装施工指导,变频冷却系统的调试,根据现场情况安排直

　　至设备正常投入运行。

　　供方负责对需方人员进行技术培训,使需方人员能够独立使用冷却系统装置。培训内容和时间在调试期间双方商定。在设备到货时,提供项目执行所需电气施工图、电缆铺设清单核查等工作;设备调试前提交调试方案、操作规程、维护维修说明、冷却水系统使用规程等技术文件和资料。


　　订货需知

　　厂家提供高压变频器功率

　　房间面积

　　进水温度（夏季最高温度）
